[grandis]

Gamyklinis valdiklis turi foto rezistorių, pagal jį jis žino kada dega kada ne, degant degikliui liepsną visada rodo 80-100%
Optimaliausias varijantas būtų užfiksavus tam tikrą šviesumą paleisti 10min taimeri (per tiek laiko degiklis pasiekia pilną galingumą ir jau pradeda kilti vandens temperatūra katile) ir praėjus tam laikui sujungti rėlės kontaktus, proceso pabaiga dingus šviesai išjungti rėlę
Tai yra optimaliausias varijantas
Galima ir be taimerio

[liova]

Kai akis R1 pradeda leisti pakankamai sroves, SSR Q1 atsidaro ir paleidzia rele RY1.
Kai vel pasidaro tamsu - srove per aki nukrenta, Q1 uzsidaro, atsoka ir rele RY1.
Histereze lems elektromagnetines reles on-off sroves.
Q1 praleidzia iki 100mA, taigi 12VDC Finder rele cia tiks. Galima panaudoti rele su mazesne valdymo srove.
R2 riboja maksimalia srove Q1 valdymo grandineje, o R3 leidzia suderinti prietaisa pageidaujamam jautrumui.
R3 nominala rekomenduociau parinkti bandymo budu.

Jei nori uzdelsimo - panaudok delsimo rele:
https://www.lemona.lt/?page=item&i_id=182941
https://www.lemona.lt/?page=item&i_id=63032
https://www.lemona.lt/?page=item&i_id=105745

Delsima galima padaryti ir kitais budais, gugle variantu bus daug.

Butu galima apsieiti ir be Q1, bet bent jau Finder 80.01 datasheet'e raso, kad su AI funkcija iejimas B1 nenaudojamas.
Praktiskai - nepamenu, bandyti reikia. Deklaruojama B1 iejimo srove iki 1mA, praktiskai ten ta srove sudaro suntuojantis rezistorius, taigi butu galima tiesiogiai pajungti aki.

Schemos maitinimas gali buti 5...50V, tik rezistorius ir RY1 reikia atitinkamai parinkti.

[grandis]

Dėkingas, kaip visada aukštumoj
viskas aišku kaip du kart du
pirmadieni reiks sumest oro linijom

[Genijus]

Matuojat sviesa ir skaiciuojat laika tam kad paleisti siurbli pagal reikiama temperatura ?

[MPSnaiper88]

Sveiki, turiu klausimą, an vaizdo plokštės esančius kondensatorius galima keist panašaus nominalo betkokiais, ar ieškot būtent tokios pat markiruotės kaip buvo? Buvo FZ85 1500 6.3v, Spalvos būtent tokios kaip šitie , pats korpusas aliuminio spalvos, žymėjimas mėlynas.

[Genijus]

Dek panasaus nominalo ir nesuk galvos.. Tik keisk ir ta kur dar neissiputes.

[liova]

Geriausiai butu sudeti Low ESR kondensatorius. Svarbu, kad itampa ir nominalas nebutu mazesni.
Pritariu Genijui, logiska butu pakeisti visus elektrolitus, nes jie jau savo atidirbo.

[MPSnaiper88]

Dėkuj, ieškosiu kur nusipirkt. Pas an vga 4 tokie kondensatoriai tai visi 4 kaip prieš tai įdėtoj foto, išsižioję dar 2 yra su kitokiom markiruotėm, bet jie visiškai sveiki ir googlas pagal tas markiruotes nieko nesako, tai turbūt paliksiu neliestus.

[zalias7]

elektronscikai, klausimas blyn, visa diena prasiknisau ir jau matyt galva nedirba

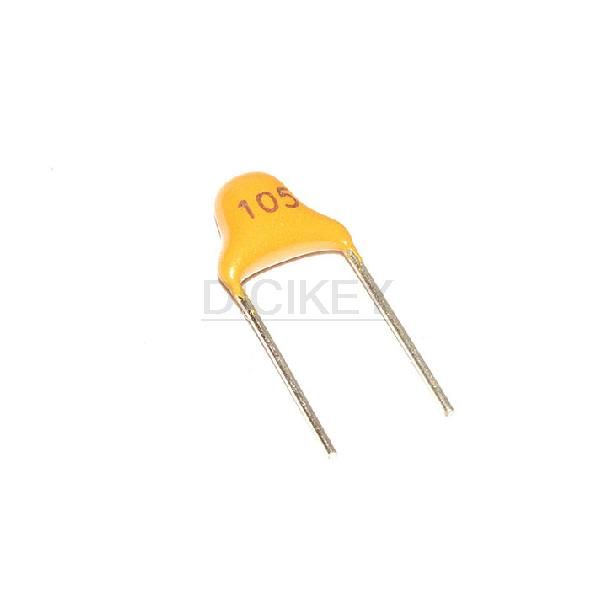

Pereidineju prie smd daliu, mk maitinimo reguliatoriui naudojau 1mkf , paprastus kitaiskus kondikus



sendien padariau nauja plokste su smd kondikais https://www.lemona.lt/?page=item&i_id=157712  , puse dienos nedaejo kas su mk darosi, tai dirba tai persikraudineja ir t.t.

Kol neperlitavau kondika i paprasta. Kas cia per stebuklai, smd isbandziau ir kinietiskus ir lemonos ir po kelis vnt., suo kazkur kitur pakastas     Gal kokiu minciu ?

[giEdriuZzz]

Šiaip visada reikia apie 100nF lituoti kuo arčiau mikroschemos. Dar būna nesąmonių kai lituojama su kanifolija ir ji nenuplaunama (reikia plauti visas plokštes, jei lituojama su fliusu kuris neskirtas lituoti neplaunant).

[zalias7]

100nf tai 0,1mkf jei tas turi esmes    reikalus su plovimu zinau, sitas ne prie ko, as juos 5 perlitavau ir minute kita fliusas esmes tikrai nesudaro.  Beje su tuo "neplaunamu" fliusu reikia ziuret instrukcija, paprastai buna, kad jo gali neplaut jei pakaitini pvz virs >300 laipsniu.

Matyt man pateko kokia partija brokuotu, bandysiu usakinet nauju ir bandyt

[berazumijus]

o matuot su paprastu testeriu, turinciu tokia galimybe nebandei ? kazkaip ne 1 konstrukcija esu rinkes ir 1 karta toki keista dalyka girdziu.

[liova]

Zalias, pamatuok savo kitaisku SMD kondiku talpa bei ESR, palygink su normaliais kondikais - ir turesi aisku, argumentuota atsakyma i savo klausima.
Oscilografas labai pateda tokius atvejus isaiskinti, jei ka.

[Alpha]

svarbu is visokiu aliexpresu nepirkti komponentų, o ypač kondencatorių. Ten visas brokas nusėda. Ne kartą pasimokiau. Pagal kaina galima orientuotis.
Dar nepamirštam kad pigiausi smd komponentai turi dideles paklaidas + - 10%. jei schemoj reikalinga tiksli varža,  megaomų diapazonas, kondencatoriai kurie talpa nustato intervalus, jei įmanoma visada stengiuos ikomponuoti DIP, arba bent jau aukštesnės tikslumo klasės SMD.

[zalias7]

Alpha viskas teisingai del kitaicu, bet kai lemonoi smd kondikas 6 centai,  sazine neleidzia , bet pasibandymui teks.

liova kas tas ESR nzn  , su savo testorium bandziau matuot, bet su juo nei vienas konndikas neatitinka talpos, esami smd ijungus skale 2mkf rodo .345  pamatavus su kuriuo veikia, rodo .354 , tai nzn cia riebuma ar ka rodo

iki oscilografo kada gal daauksiu, dabar reikia kruvos iranku, feno , ultragarsines voneles ir t.t.
